소개

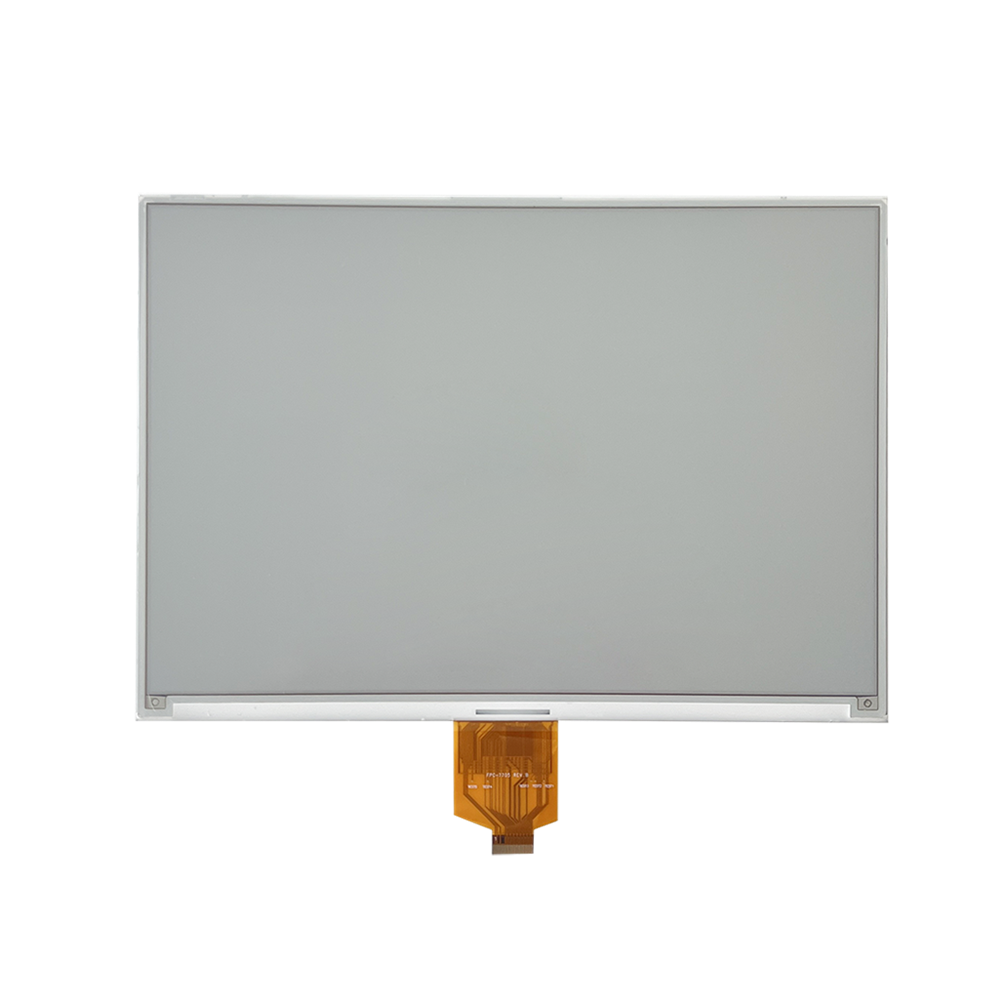

DEPG1160RYS677F2는 ESL용 타이밍 컨트롤러를 갖춘 능동 매트릭스 EPD 올인원 드라이버입니다. 소스는 픽셀당 2비트 출력을 제공하여 흰색/검정색/빨강색/노랑색을 지원합니다. 10.2인치 활성 영역은 640x960 픽셀을 포함합니다. 이 모듈은 게이트 드라이버, 소스 드라이버, MCU 인터페이스, 타이밍 컨트롤러, 발진기, DC-DC, SRAM, LUT, VCOM 등의 집적 회로를 갖춘 TFT 어레이 구동 전기영동 디스플레이입니다. 이 모듈은 전자 가격 표시(ESL) 시스템과 같은 휴대용 전자 기기에 사용할 수 있습니다.
애플리케이션
사무실: 디지털 화이트보드, 메모보드, 신분증, 회의 명판.
PARAMETERS
| Part Number |
DEPG1160RYS677F2 |
| Size |
11.6" |
| Resolution |
960(H)×640(V)
|
| Colour |
Black,White,Red,Yellow |
| Operation Temp |
0℃to +40℃ |
| DPI |
100 |
| Active Area(mm) |
244.51(H)×163.01 (V)
|
| Outline Dimension(mm) |
254.31(H)×176.35 (V)
|
| Typical operating current |
3.0V |
| Weight(g) |
76.48±0.5
|
| Pixel Pitch(mm) |
0.2547×0.2547
|
DRAWING
